海防远程无线高清视频传输解决方案

1. 项目概述

根据国家边海防委员会办公室下发的《边海防监控站技术要求》，进一步提高海防信息化水平，加强对边防区域的监控。项目主要内容为使用彼洋无线网桥基站覆盖系统对海南海防区域进行高清视频传输无线覆盖，满足前端远程高带宽高清视频无线实时视频回传的需求。项目对无线网桥覆盖网络具有远距离、高带宽、高稳定性、流畅性的要求，同时要求整体网络以无线方式进行传输。

1. 方案设计原则

2.1  科学性原则

科学性是设计的基本原则，是整个系统安全、可靠、稳定运行的根本保障。为了满足科学性，设计过程中充分考虑目前主流技术特点以及项目在政府视频监控方向的应用场景，结合海防项目的具体需求，在设计中灵活科学的运用各类信息技术，实现科学合理的设计方案。

2.2  实用性原则

从实际需求出发，技术手段要具有先进性，但必须成熟。完成的系统必须具有完善的功能，系统应能够最大限度的满足海防项目实际工作的要求。为了保障实用性，设计过程充分考虑本地信息化现状，对相关单位部门进行深入调研，开展多维度、全视角的调查和分析。

2.3  系统性原则

用系统工程思想指导整个设计工作，遵循发现问题、分析问题、解决问题的系统化思路。做到层次合理、分明，各子系统设计之间体现出相互依赖、衔接的配套关系，并避免相互间的重复。

2.4  标准性原则

设计中充分优先采用国家标准和行业标准，积极探索国际标准和国外先进标准的引入方法和途径。同时，应充分考虑到技术发展对标准提出的更新、扩展和延伸的要求，能够根据信息技术的发展和相关国际标准、国家标准、行业标准的不断完善而进行充实和更新。

2.5  前瞻性原则

设计过程中既要考虑到目前的信息技术水平，也要对未来技术的发展趋势有所预见，对新兴的具有发展潜力的各类相关技术在海防信息化项目中的应用不断探索。

2.6  扩容性原则

项目方案设计中，要考虑到今后的扩容性，会增加较多数量的监控点，在基站无线覆盖设备设计中，要预留出足够高的带宽，和360度全方位的无线覆盖。

2.7  稳定性原则

网络的稳定性对系统的可用性和使用率来说至关重要。采用高性能，高稳定的无线网桥设备，不受天气和周围环境的影响，传输性能十分稳定、可靠。

2.8  高带宽和远距离原则

所先用的无线网桥设备必须具有远距离和高带宽和的性能，才能保证实时稳定的传输高清质量的视频图像。

1. 解决方案

3.1 整体方案概述

本方案使用彼洋无线网桥基站覆盖系统对海南海防区域形成无线覆盖，满足前端远程实时高清视频回传需求。视频数据传输流程为视频从摄像头有线传到终端无线网桥，终端无线网桥将视频数据通过微波无线传输到无线网桥基站，基站通过光纤将视频数据传输到派出所本地视频端，最终传至海口市监控指挥中心核心网，核心网数据通过交换机进入视频客户端；视频数据从交换机出来后，也可以通过解码器进入大屏进行显示。

3.2 系统结构方案设计

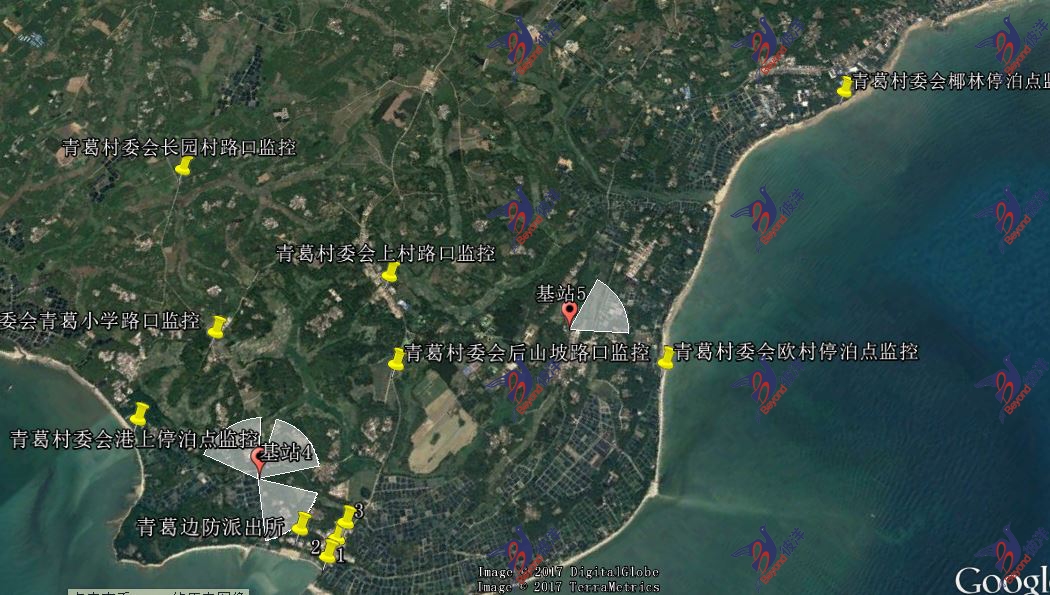

 本方案主要覆盖区域为海南海防区域，已规划的摄像机安装点位为59个。根据现场环境勘测，该区域有运营商铁塔可以建立无线网桥基站，覆盖附近监控点，监控点到运营商铁塔的直线距离可达10公里。

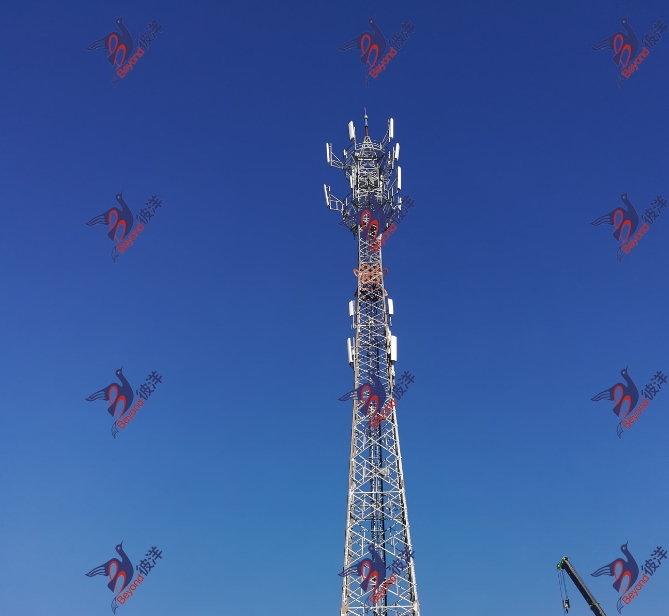

1. 基站方案设计：海防区域的摄像头主要安装在乡镇内，基站部署方案主要围绕摄像机布置点位进行设计。基站安装部署在规划的区域，可以无线覆盖到整个区域摄像头所在位置。站址选择原则，优先选择高层楼顶或运营商铁塔，其次是自建18米以上铁塔。因该海防区域的监控点比较分散，距离较远，可以利用该海防区域的运营商铁塔，建设无线网桥覆盖基站，对各自周围就近的监控点进行无线覆盖。

   每个基站用6台无线网桥基站设备(型号：BNET-8500GE）（每台无线网桥配一面65度的双极化高增益扇区天线），形成360度全方位无死角的无线覆盖。

2. 监控终端方案设计：本地规划的摄像机安装点位装1台终端无线网桥设备(型号：BNET-7500B，采用内置高增益集成天线），与1个高清摄像机用网线连接，终端无线网桥通过微波信号把高清视频实时传输到基站无线网桥。

   监控点位尽量选址在至高点，以两台无线网桥设备之间通视，无阻挡为原则，每个点位需要立6米以上的杆子，无线网桥、摄像机、铁皮箱、太阳能供电板都安装在上面。

   从现场勘测情况来看，有些监控点位与就近的基站间有阻挡，需建设“中继点”，每个“中继点”安装两台终端无线网桥(型号：BNET-7500），两台无线网桥用网线相连，一台接收监控点视频，另一台把视频无线传输给基站无线网桥。

3. 基站回传规划设计：无线基站与当地派出所及监控中心核心网之间的链路传输采用光纤方式实现回传。

   4、市县镇公安局只要与中心机房建立传输连接，就可以访问中心机房的视频数据。可利用监控中心与当地派出所的专网或光纤作为传输途径进行数据传输。

3.3 系统结构方案设计优势

以上无线网桥设备均采用允许民用的5.8GHZ频段，5.8GHZ频段信道十分宽广，在5.1GHZ-5.9GHZ范围中，有20个以上不抗扰信道，不会产生同频高扰，以稳定的性能满足今后大范围，多数量监控无线覆盖扩容。

采用以上无线网桥传输链路，能够保证整个无线系统项目所用到的都是国内最高端的无线网桥设备，能确保系统长时间稳定的运行，图像不会出现卡停现象，能在监控中心，高清晰、实时、流畅的监看视频图像。

以上无线设备均采用铸铝，抗腐蚀性， 防强风、防水、防雷、防晒、防尘、防震、抗酸碱腐蚀以及散热设计；采用世界领先的设计方案使产品能在极其恶劣的环境中，长时间无故障稳定可靠的运行，产品具备极强的抗干扰和多路径效应的优势。

以上型号无线网桥设备带宽能高达867Mbps，传输距离远，能确保每路视频达到6Mbps以上，在项目实施中，要对有阻挡监控点位，建立“中继点”，要确保通视无线传输。设备能满足AC220V、DC12V、24V、48V供电方式。

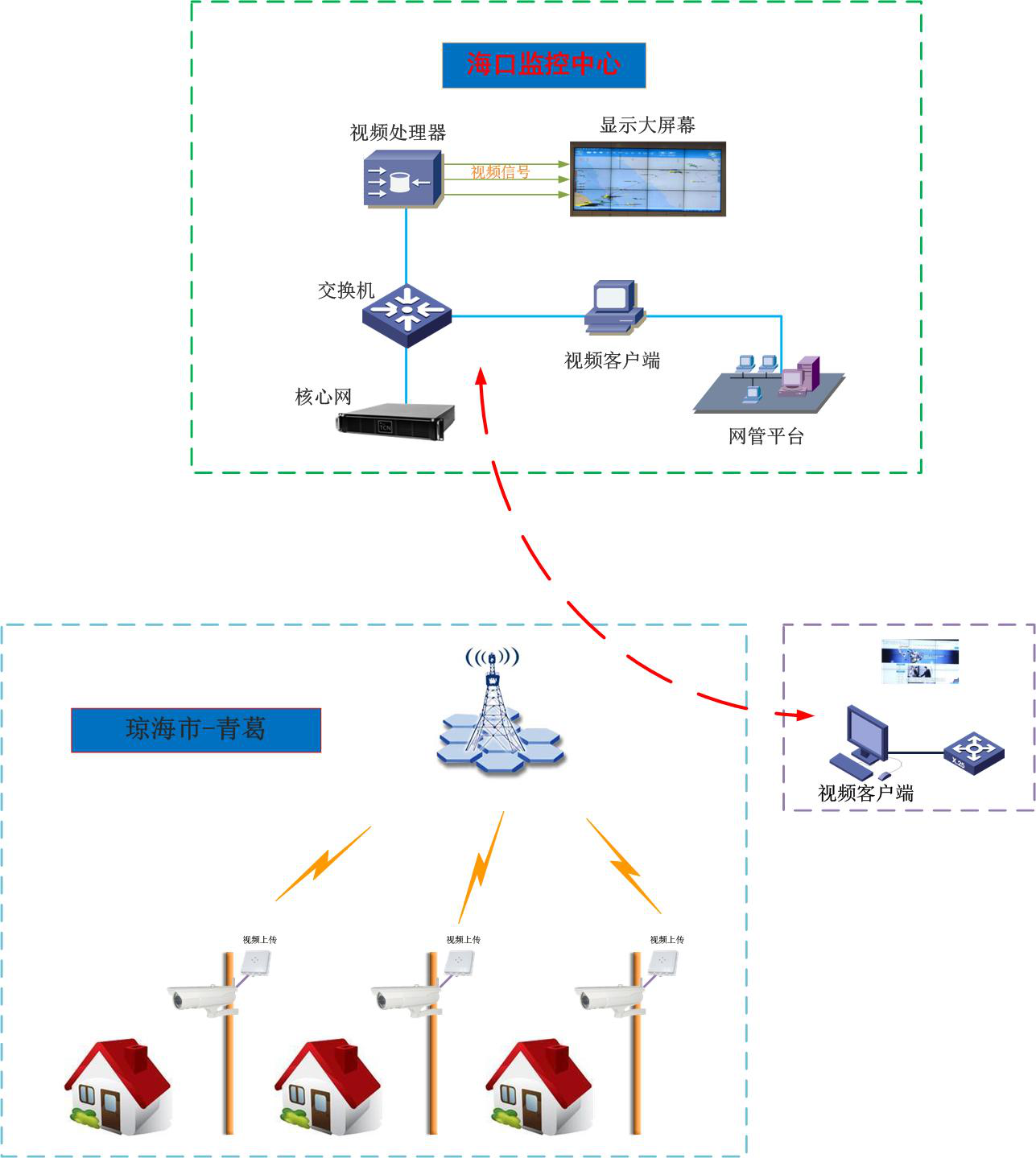

3.4 系统结构图
